产品用途
设备适用于在运输、或是使用中可能遭受冲水的电子产品，这些水源可能来自于风吹雨水、洒水、溅水、冲
水本产品采用优美设计，使得该设备能够有效的模拟滴水，淋水，溅水，喷水的相关测试、测试后通过检验
来判断产品的性能能否达到使用要求，以便于产品的设计、研发、改进、提供可靠的依据
符 合 标 准 GB4208-2017 外壳防护等级 GB/T2423.38-2008 (X3X4+4K)
IPX34+4K淋雨试验箱(参数)
型号 | TH-IPX34-216 | TH-IPX34-512 | TH-IPX34-1000 | |||||||
内箱尺寸W*D*H(mm) | 600*600*600 | 800*800*800 | 1000*1000*1000 | |||||||
外箱尺寸W*D*H(mm) | 900×1080×1650 | 1100×1480×1750 | 1200×1500×1950 | |||||||
摆管半径(mm) | 200 | 300 | 400 | |||||||
转盘直径(mm) | 300 | 400 | 500 | |||||||
电源/功率 | 220V/3KW | 220V/3KW | 220V/3KW | |||||||
控制系统 | 控制器 | 7英寸彩色液晶触摸控制屏+PLC模块 | ||||||||
运行时间 | 1～999min(可调) | |||||||||
IPX34 技术参 数 | 喷头距离样品/喷水孔径间距 | 200mm 50mm | ||||||||
喷水管摇摆角度范围 | IPX3:120° IPX4:320°(可根据需求自行设定喷水角度) | |||||||||
喷嘴夹角 | IPX3:120° IPX4:180° | |||||||||
摆管速度 | 每次摆动(2×120°)约4S,或每次摆动(2×320°)约12S | |||||||||
喷淋系统 | IP34:根据摆管尺寸决定喷头数量 | |||||||||
水流量 | IP34:根据摆管喷头数量决定水流量 | |||||||||
喷水孔直径 | φ0.4(mm) | |||||||||
每个喷水孔的流量 | 0.07 L/min +5% | |||||||||
喷水压力 | 80-150(Kpa) | |||||||||
IPX4K 技术参 数 | 喷水管摇摆角度范围 | IPX4K:320°(可根据需求自行设定喷水角度) | ||||||||
喷水孔直径 | φ0.8mm | |||||||||
每个喷水孔的流量 | 0.6 L/min +5% | |||||||||
喷水孔径间距/喷水压力 | 50mm 400(Kpa) | |||||||||
喷淋系统 | IPX4K:根据摆管尺寸决定喷头数量 | |||||||||
水流量 | IPX4K:根据摆管喷头数量决定水流量 | |||||||||
箱体结构 材质 | 外箱材质/内箱材质 | SUS304不锈钢或A3铁板喷塑 SUS304不锈钢 | ||||||||
水箱材质/摆管材质 | SUS304不锈钢 SUS304不锈钢管 | |||||||||
转盘材质 | SUS304不锈钢 | |||||||||
试验台转速/转盘承重 | 1～6r/min可调 50KG(可定制) | |||||||||

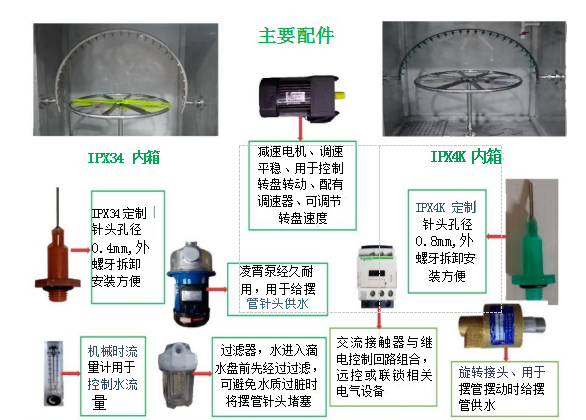

设备由储水箱、控制箱、测试台、喷淋系统等组成 水源：水可循环使用 | ||||||||||
电气配件 | 法国施耐德、中国正泰、欧姆龙、台湾士研、等知名品牌 | |||||||||
安装环境 | 温度15℃~40℃;相对温度25%～80%RH;大气压力86～106kPa | |||||||||
安全保护 | 漏电保护、接地保护、报警提示 | |||||||||
摆管半径(mm) | IPX3 | IPX4 | IPX4K | |||||||
喷嘴数量 | 喷水流量(/Lmin) | 喷嘴数量 | 喷水流量(/Lmin) | 喷嘴数量 | 喷水流(/Lmin) | |||||
200 | 8 | 0.56 | 12 | 0.84 | 12 | 7.2 | ||||
400 | 16 | 1.1 | 25 | 1.8 | 25 | 15 | ||||
600 | 25 | 1.8 | 37 | 2.6 | 37 | 22.2 | ||||
800 | 33 | 2.3 | 50 | 3.5 | 50 | 30 | ||||
1000 | 41 | 2.9 | 62 | 4.3 | / | |||||
1200 | 50 | 3.5 | 75 | 5.3 | IPX34+4K摆管尺寸表 | |||||
1400 | 58 | 4.1 | 87 | 6.1 | ||||||
1600 | 67 | 4.7 | 100 | 7 | ||||||
